Серия всепогодных дыхательных клапанов типа GFP-II Назначение: Механический дыхательный клапан устанавливается на крыше резервуара для легких нефтепродуктов. Когда положительное или отрицательное давление внутри резервуара превышает установленное значение, он соединяет внутреннее пространство...

Отправить заявку

Описание

маркер

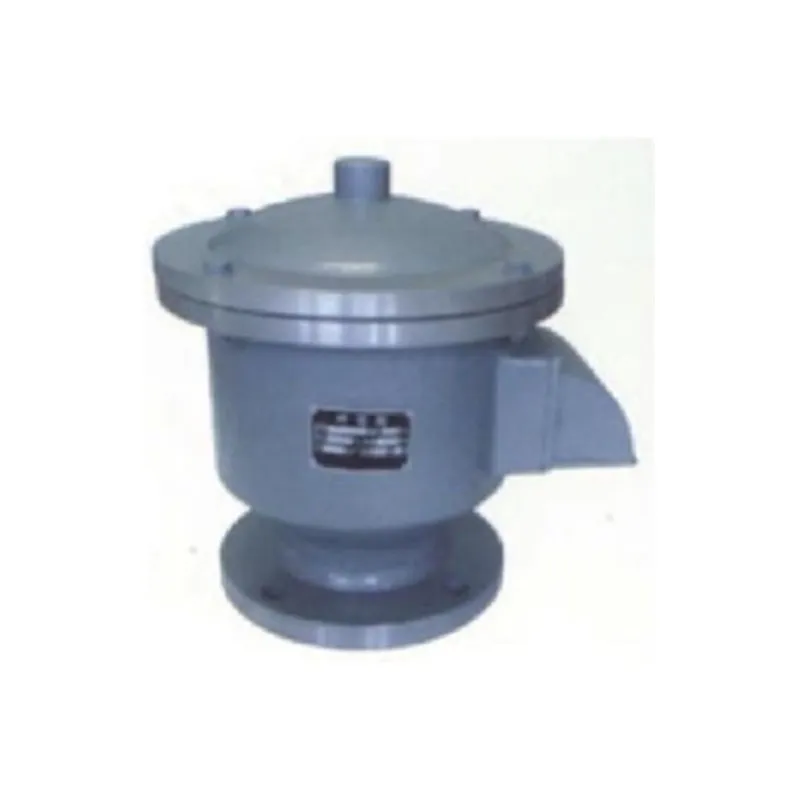

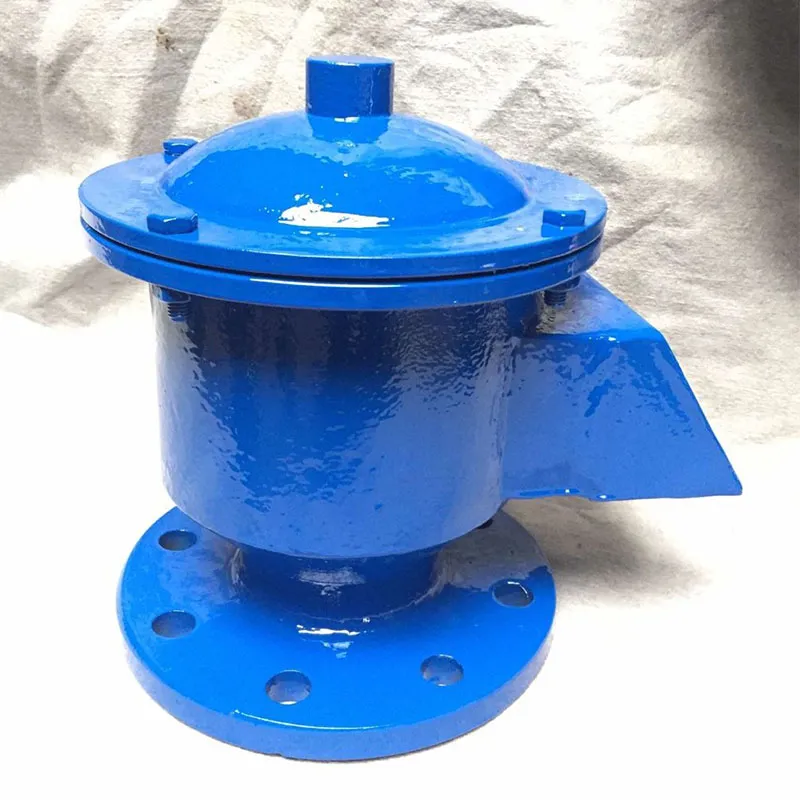

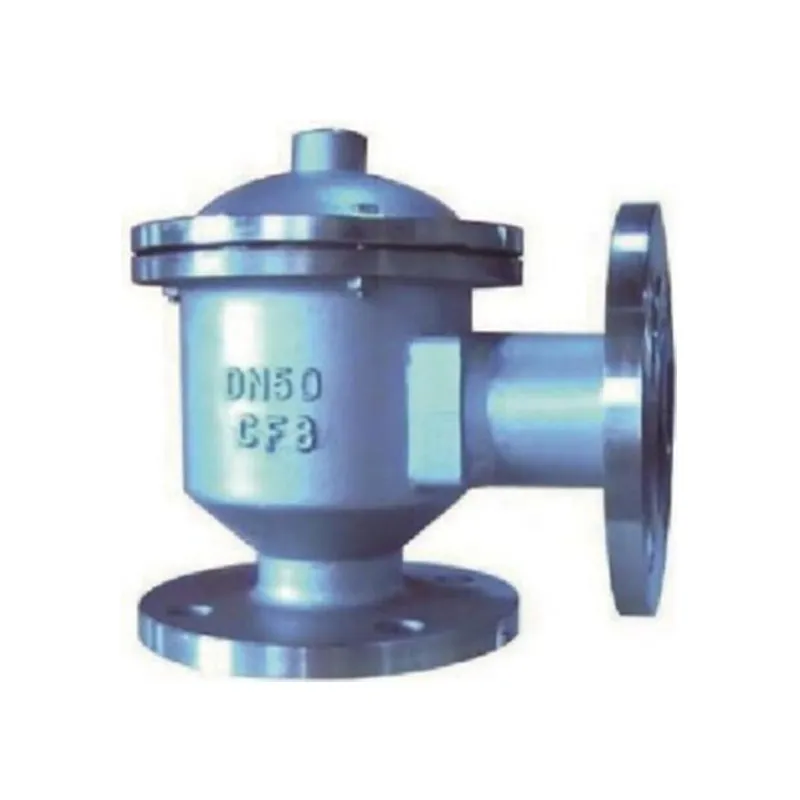

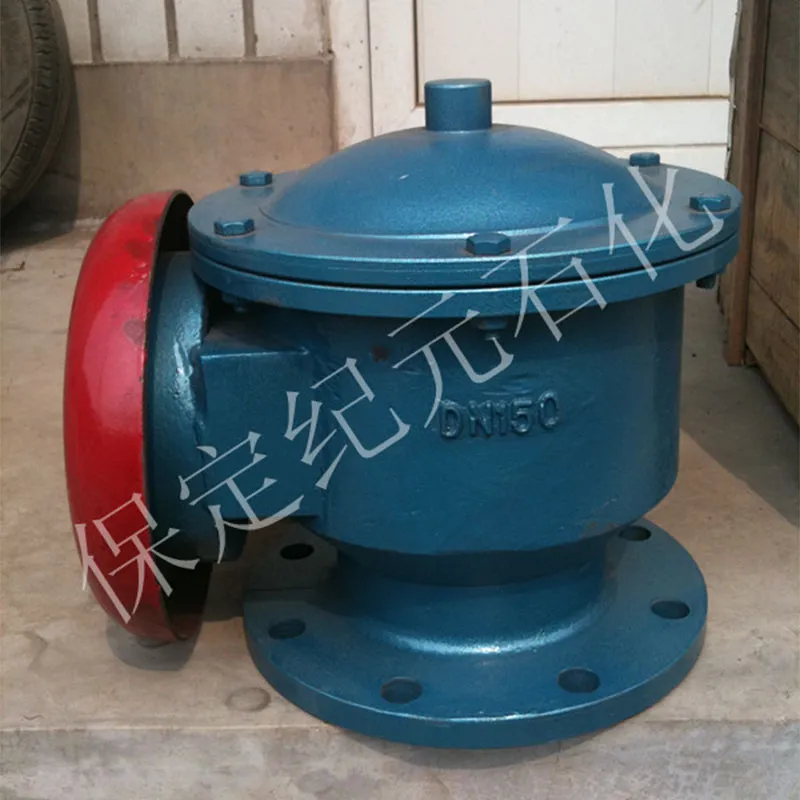

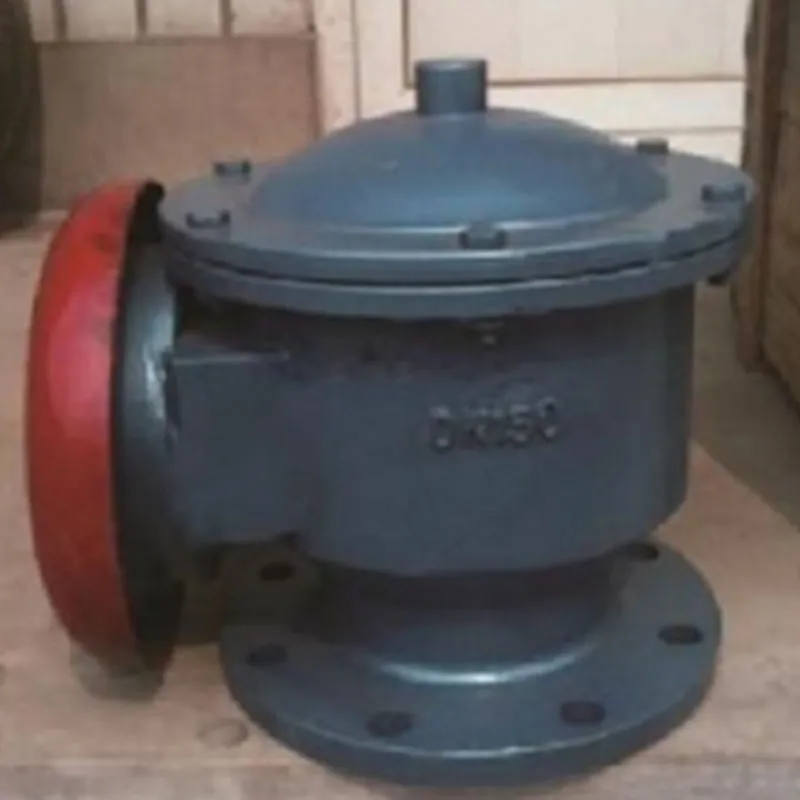

Серия всепогодных дыхательных клапанов типа GFP-II

Назначение:

Механический дыхательный клапан устанавливается на крыше резервуара для легких нефтепродуктов. Когда положительное или отрицательное давление внутри резервуара превышает установленное значение, он соединяет внутреннее пространство с атмосферой, обеспечивая безопасность резервуара и снижая потери нефтепродуктов.
Контролируемое давление: +200 мм вод. ст. / -50 мм вод. ст. (также может быть изготовлено по требованию пользователя)
Материал: Чугун, медь, политетрафторэтилен (тефлон).

Спецификация, размеры и вес

Спецификация	Монтажные размеры(мм)									Примерный вес(кг/шт.)
Спецификация	L	S	H	A	D	D	D₂	d	Количество отверстий	Примерный вес(кг/шт.)
DN50	275	170	215	115	φ50	φ110	φ140	φ14	4	3.7
DN100	450	260	300	175	φ100	φ170	φ205	φ18	4	31
DN150	540	300	370	220	φ150	φ225	φ260	φ18	8	47
DN200	690	390	470	270	φ200	φ280	φ320	φ18	8	76
DN250	848	450	570	340	φ250	φ335	φ370	φ18	12	162

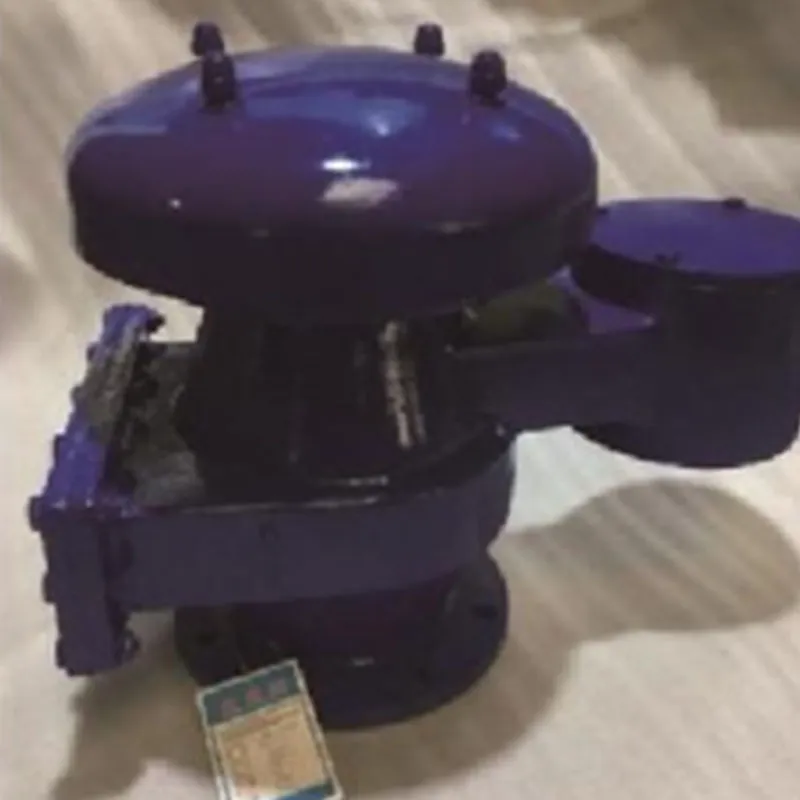

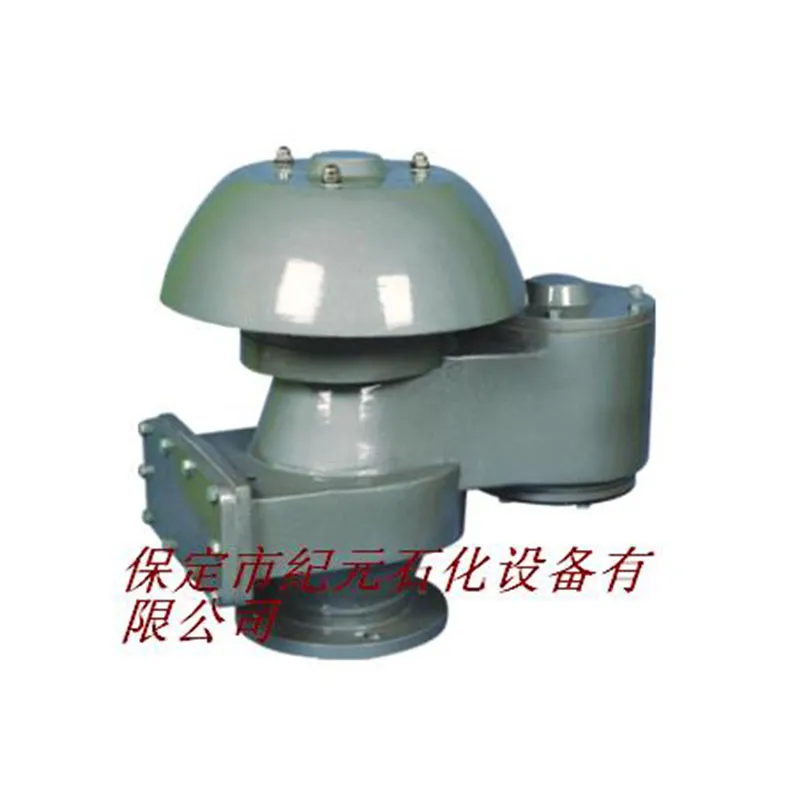

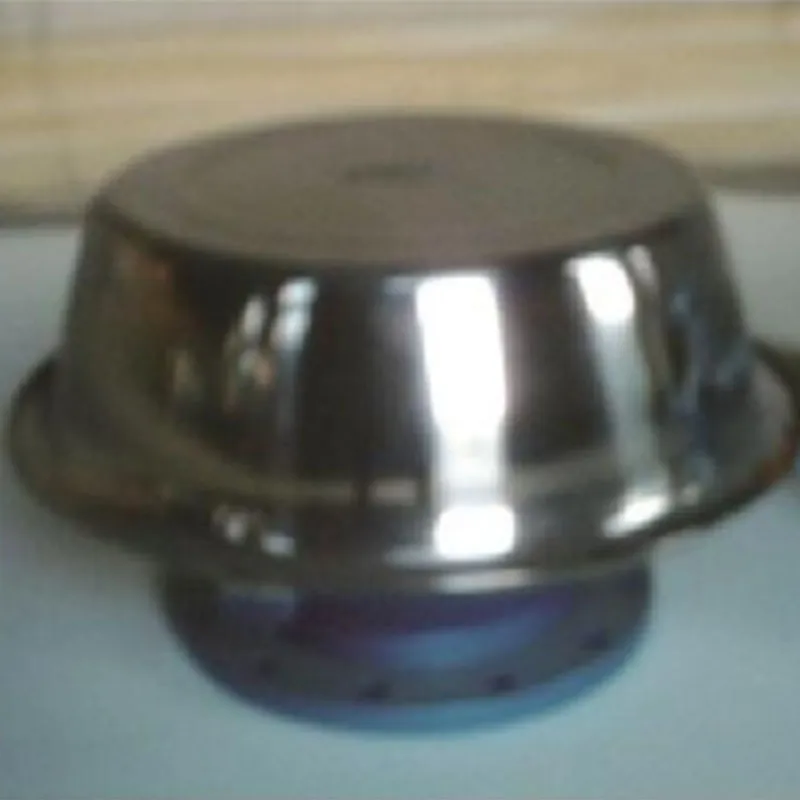

Всепогодный огнепреграждающий дыхательный клапан типа QZF-89

Назначение:

Всепогодный огнепреграждающий дыхательный клапан представляет собой объединение огнепреградителя и дыхательного клапана в одном устройстве, широко используется в резервуарах для таких сред, как бензин, керосин, дизельное топливо, сырая нефть, толуол, этанол и т.д. Обладает такими характеристиками, как хорошие эксплуатационные свойства, малый вес, удобство обслуживания и использования. Он может нормально работать в диапазоне температур от -35°C до +60°C.
Контролируемое давление: +200 мм вод. ст. / -50 мм вод. ст.
Также может быть изготовлен по требованию пользователя.
Материал: Алюминиевый сплав, нержавеющая сталь, политетрафторэтилен (тефлон).

Спецификация, размеры и вес

Спецификация	Монтажные размеры(мм)							Примерный вес(кг/шт.)
Спецификация	H	L	D	D.	D₂	n	d	Примерный вес(кг/шт.)
DN100	445	513	φ205	φ170	φ145	4	φ18	47
DN150	610	640	φ260	φ225	φ200	8	φ18	71
DN200	700	770	φ315	φ280	φ255	8	φ18	98
DN250	828	918	φ370	φ335	φ310	12	φ18	130
