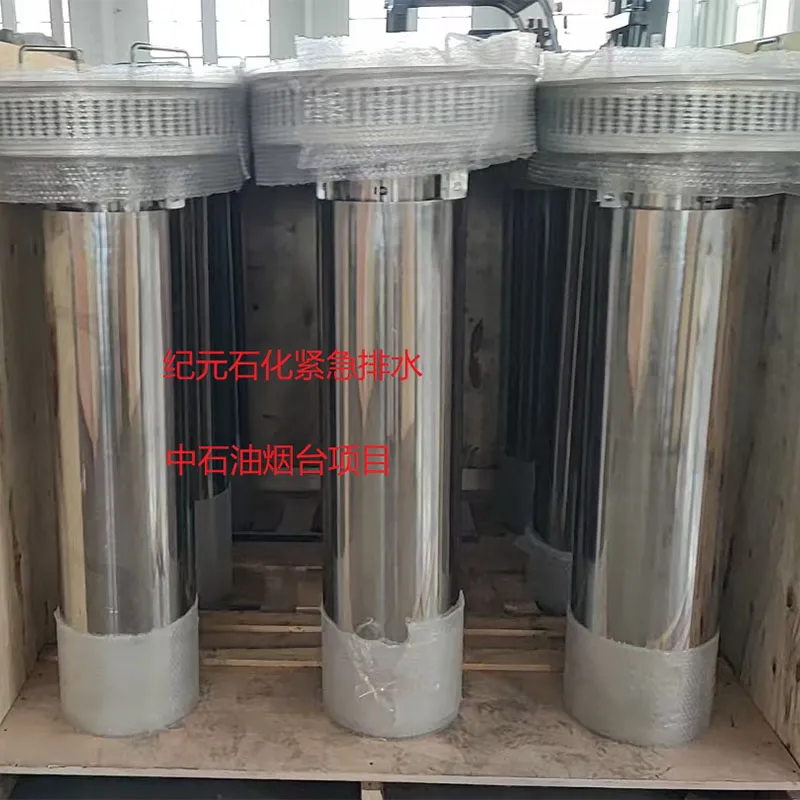

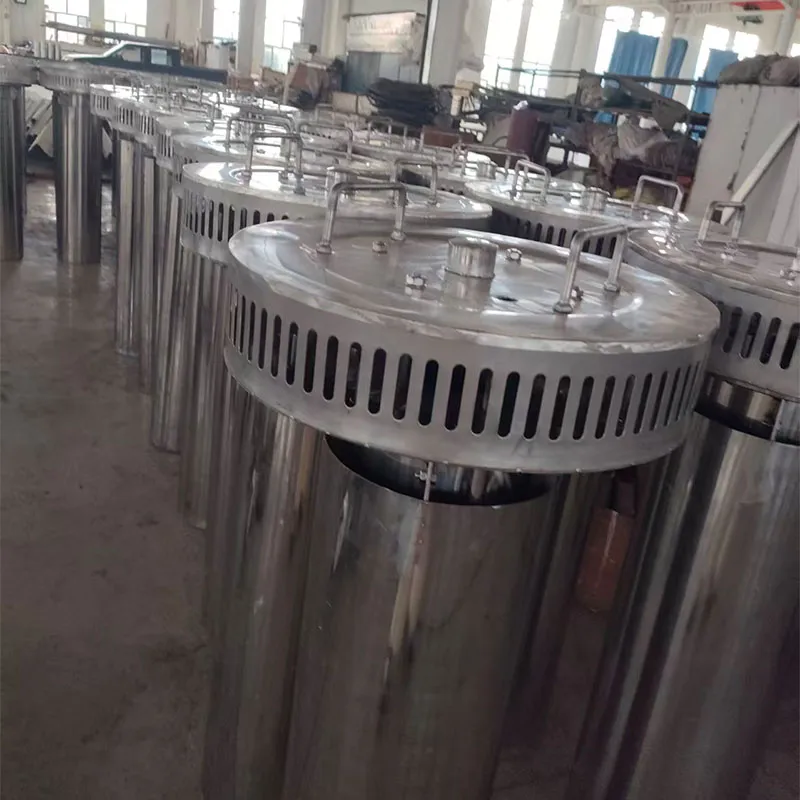

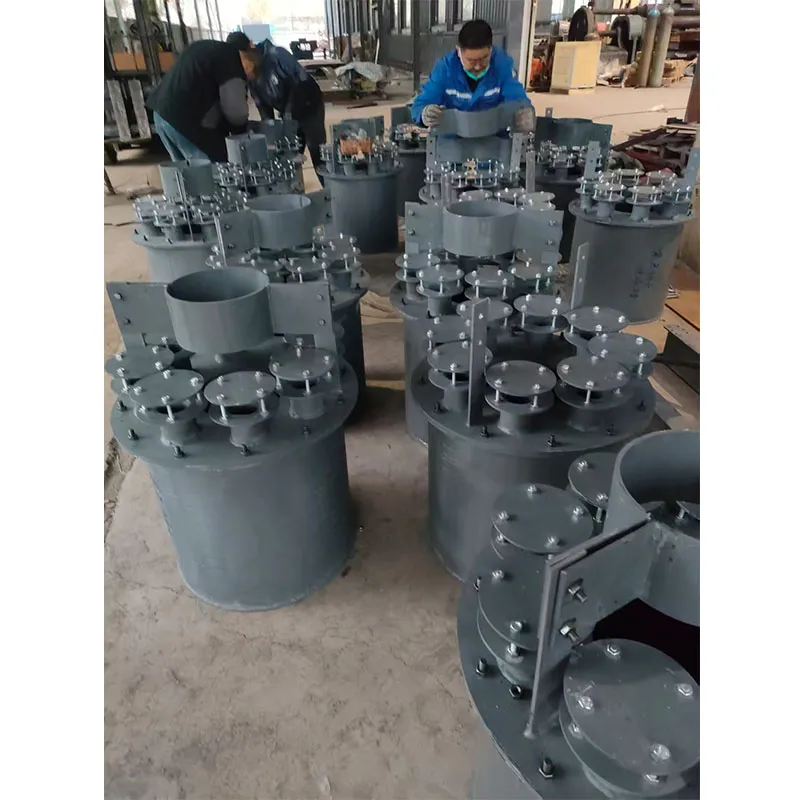

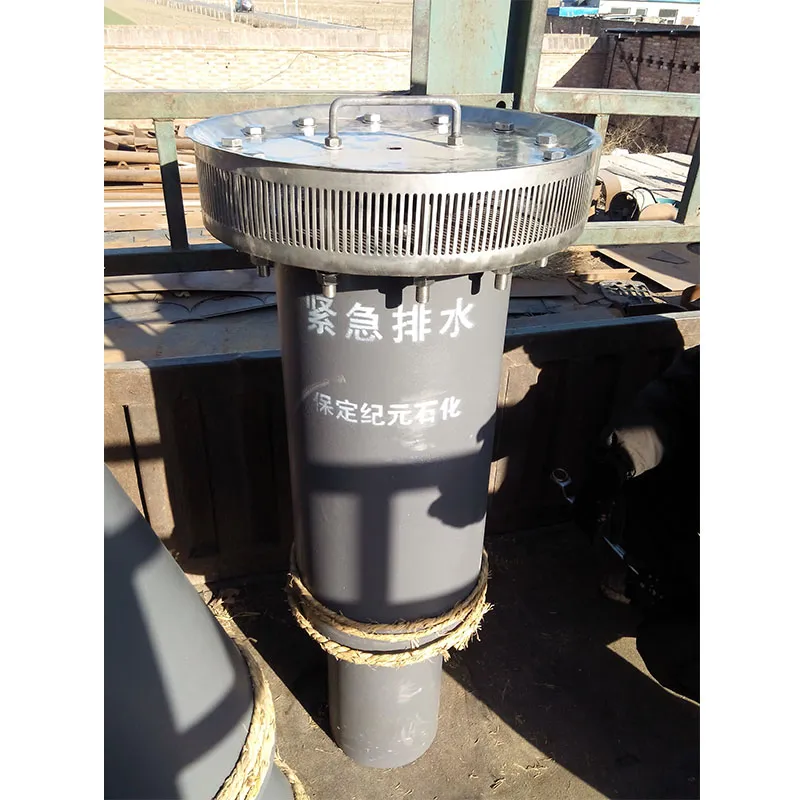

Водоотводное устройство
Назначение: Дисковый поплавковый обратный клапан типа DCV-1 является специальным компонентом дренажной трубы плавающей крыши резервуара с плавающей крышей, его функция заключается в предотвращении перелива хранимой жидкости на плавающую крышу в случае утечки из дренажной трубы. Дисковый попла...
Описание
маркер
Назначение:
Дисковый поплавковый обратный клапан типа DCV-1 является специальным компонентом дренажной трубы плавающей крыши резервуара с плавающей крышей, его функция заключается в предотвращении перелива хранимой жидкости на плавающую крышу в случае утечки из дренажной трубы. Дисковый поплавковый обратный клапан характеризуется малым гидравлическим сопротивлением и хорошими герметизирующими свойствами, по сравнению с другими обратными клапанами того же калибра его дренажная способность повышена более чем на 30%, что особенно подходит для резервуаров с плавающей крышей в регионах с сильными ливнями.
Материал: Углеродистая сталь, нержавеющая сталь.
| Модель и спецификация | Условное давление P (МПа) | Условный диаметр Dg (мм) | B (см) | L (см) | H (мм) | (кг) |
| DCV-1-100 | 1.0 | 100 | 240 | 200 | 155 | 22 |
| DCV-1-150 | 1.0 | 150 | 310 | 250 | 200 | 30 |
| DCV-1-200 | 1.0 | 200 | 370 | 300 | 250 | 38 |
Серия центральных водоотводных устройств шарнирного типа GPS
Назначение:
Центральное водоотводное устройство устанавливается внутри резервуаров с внешней плавающей крышей. Предназначено для отвода скопившейся воды с крыши резервуара. Данное изделие в основном состоит из шарнира (оси), жесткого трубопровода и опоры. Обладает как возможностью поворота в плоскости, так и достаточной жесткостью. Имеет множество преимуществ, таких как малые габариты, небольшой вес, статическое уплотнение, отсутствие утечек, отсутствие необходимости в смазке, компенсация поворота плавающей крыши, длительный срок службы, быстрый и удобный монтаж и т.д., одновременно может использоваться для подачи огнетушащей пены.
Материал: Углеродистая сталь, нержавеющая сталь, алюминиевый сплав.
По требованию пользователя могут быть изготовлены водоотводные устройства других спецификаций.
Присоединительный фланец
Спецификация, размеры и вес
| Спецификация | Номер чертежа | Монтажные размеры(мм) | Примерный вес(кг/шт.) | |||
| D | D | D₃ | n-d | |||
| DN100 | GPS100 | φ100 | φ180 | φ215 | 8-φ18 | 298 |
| DN150 | GPS150 | φ150 | φ240 | φ280 | 8-φ23 | 463 |
| DN200 | GPS200 | φ200 | φ295 | φ335 | 12-φ23 | 811 |
| DN250 | GPS250 | φ250 | φ355 | φ405 | 12-φ25 | 1465 |
